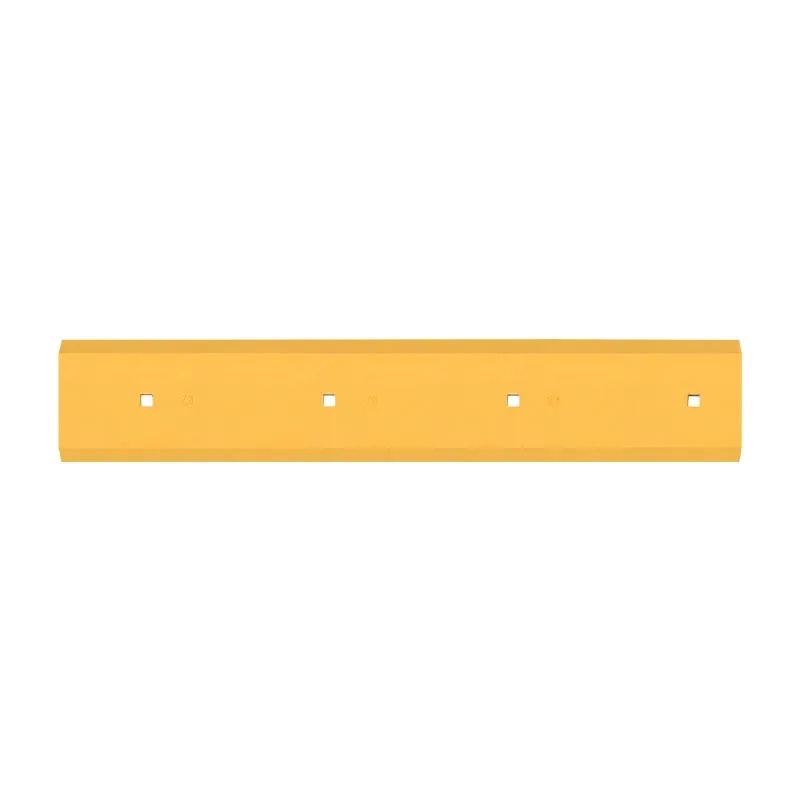

175-71-26310 — нож отвала (сменная режущая кромка, cutting edge) для бульдозеров Shantui SD32. Прямой нож устанавливается болтами вдоль нижней кромки полотна отвала и работает как жертвенный элемент: принимает абразивный износ грунта на себя, сохраняя полотно. Деталь относится к расходникам — переворачивается на вторую грань и меняется по мере срабатывания кромки.
Назначение и конструкция
Нож представляет собой прямую закалённую стальную полосу с отверстиями под плужные болты. Он крепится к нижнему краю полотна и непосредственно врезается в грунт, формируя линию реза при копании и планировке. Полотно отвала при этом не контактирует с забоем — вся абразивная работа приходится на нож. Двусторонний профиль позволяет после износа одной грани перевернуть нож и работать второй кромкой, что удваивает срок службы. Болтовое крепление даёт быструю замену без снятия полотна с толкающей рамы.
Применяемость
Бульдозеры Shantui серии SD32 тяжёлого класса. На машинах этого класса отвал работает с большими тяговыми усилиями и на плотных грунтах, поэтому нож кромки — одна из самых частозаменяемых позиций навесного оборудования. Деталь имеет несколько кросс-аналогов у других поставщиков. Перед заказом сверьте артикул по серийному номеру (SN) машины и по фактическим размерам посадочного места — в пределах серии бывают разные исполнения отвала.
Особенности эксплуатации
Темп износа задаёт грунт: щебень, песок и скальная порода стачивают кромку многократно быстрее мягких грунтов. Ударные нагрузки на камнях разбивают отверстия под болты и расшатывают крепёж — нож начинает «играть» и срабатывается неравномерно. Чрезмерное заглубление отвала перегружает кромку и крепёж, ускоряя выход ножа из строя.
Износ и замена
Замена нужна до того, как кромка сточится до тела полотна: иначе абразив начнёт срезать сам отвал. Признаки под замену — сточенная до минимума и скруглённая кромка, перестающая врезаться в грунт; разбитые или треснувшие отверстия под болты; полная выработка обеих граней (после первой грани нож переворачивают). На отвалах с составной кромкой ножи меняют комплектом, чтобы линия реза не имела ступенек.
Ремонт
Нож — расходный элемент и обычно не восстанавливается: наплавка тонкой полосы экономически невыгодна и недолговечна. Правильное решение — плановая замена ножа при сохранном полотне и крепеже. Наплавкой и правкой восстанавливают само полотно, если износ дошёл до него из-за несвоевременной замены ножа.
Регламент обслуживания
- Ежесменный осмотр остаточной толщины кромки и затяжки болтов на абразивных грунтах.
- Перетяжка крепежа после первых часов работы нового ножа — болты под ударом вытягиваются.
- Переворот ножа на вторую грань при выработке первой, не дожидаясь подреза полотна.
- Замена вытянутого и сорванного крепежа новым — старые болты не держат момент затяжки.
Польза своевременного обслуживания
Своевременная замена ножа кратно дешевле ремонта или замены полотна отвала. Затянутый с заменой нож приводит к подрезу полотна, внеплановому ремонту навесного оборудования и простою машины. Контроль затяжки и переворот ножа позволяют выработать ресурс детали полностью без потери производительности отвала.
Сопутствующие позиции
- Болты с гайками крепления ножей — 175-71-11463, 175-71-11530.
- Угловые (краевые) ножи отвала — 16Y-81-00002, 16Y-81-00003.
- Отвал в сборе и полотно — 16Y-80-00000, 16Y-80-70000.
- Модель: Shantui SD32.
Для чего нужен нож отвала?
Это сменная режущая кромка по низу полотна. Она режет грунт и принимает абразивный износ на себя, сохраняя дорогое полотно.
На какую технику ставится?
Shantui SD32. Артикул сверяйте по серийному номеру и размерам посадочного места.
Есть ли аналоги?
Да, у детали есть кросс-номера других поставщиков — смотрите блок аналогов на странице. Геометрию и крепёж проверяйте перед заказом.
Когда пора менять?
Когда кромка сточена до минимума, скруглилась или разбиты отверстия под болты. Не доводите износ до полотна.
