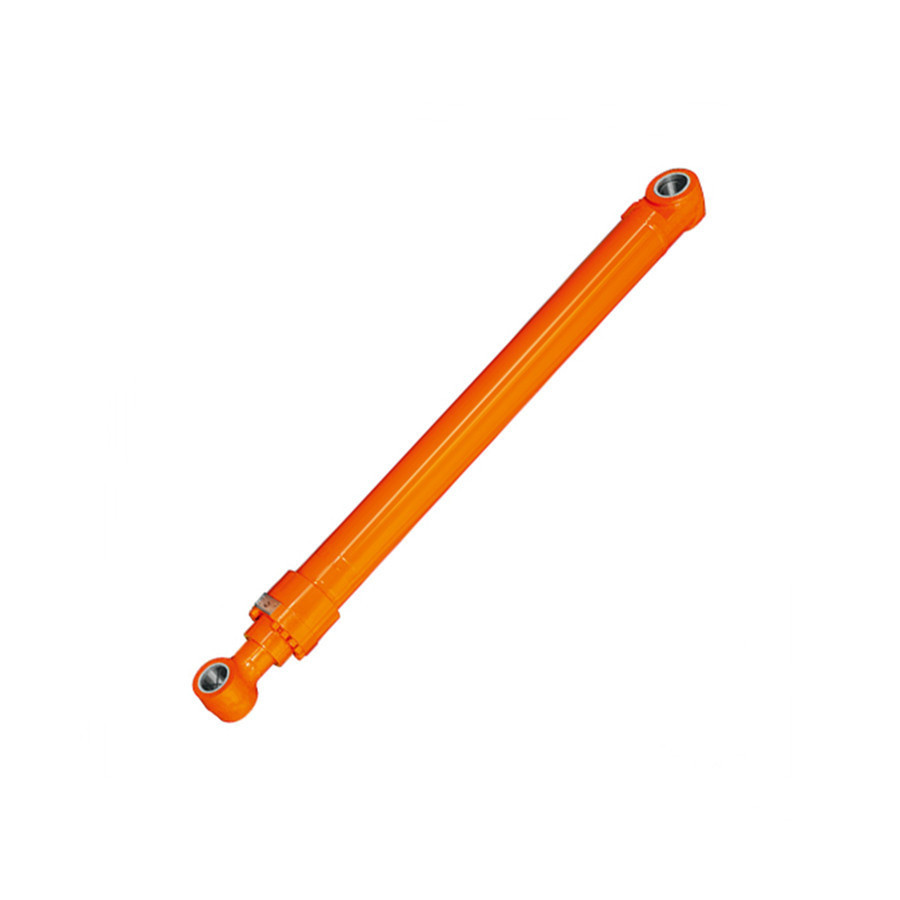

Гидроцилиндр ковша (без трубок) 925-7021

925-7021 — гидроцилиндр ковша (без подводящих трубок) для гидравлических экскаваторов Caterpillar. Поворачивает ковш относительно рукояти при зачерпывании и разгрузке грунта.

Назначение и конструкция

Силовой гидроцилиндр двустороннего действия рабочего оборудования. Состоит из гильзы, хромированного штока, поршня с уплотнениями и проушин с втулками под пальцы крепления к рукояти и тяге ковша. Масло, поданное в поршневую или штоковую полость, выдвигает или втягивает шток, поворачивая ковш. Поставка без металлических подводящих магистралей.

Применяемость

Устанавливается на гидравлические экскаваторы Caterpillar соответствующего типоразмера. Применимость определяют по номеру 925-7021 в каталоге машины, сверяя посадочные диаметры проушин, ход штока и присоединительные размеры.

Особенности эксплуатации

Цилиндр ковша работает у режущей кромки в зоне постоянного заброса грунта и абразива, принимает ударные нагрузки при копании плотного и мёрзлого грунта. Чистота гидравлики и целый грязесъёмник определяют ресурс уплотнений.

Износ и замена

Признаки: течь масла по штоку, проседание ковша под нагрузкой, задиры и сколы хрома, люфт в проушинах. По течи — ремкомплект уплотнений; при повреждении штока или гильзы — цилиндр в сборе. Пальцы и втулки — новые.

Ремонт

Восстанавливается: дефектовка, хонингование гильзы, замена уплотнений, при необходимости перехромирование штока. Гнутый шток и выработка гильзы за допуском — замена узла.

Регламент обслуживания

• Осматривать шток на сколы хрома и подтёки при ТО.
• Своевременно менять повреждённый грязесъёмник.
• Смазывать пальцы проушин по графику.
• Держать чистым гидромасло и фильтры.

Польза своевременного обслуживания

Ремонт по первой течи сохраняет шток и гильзу. Исправный цилиндр держит ковш под нагрузкой и сохраняет усилие копания.
