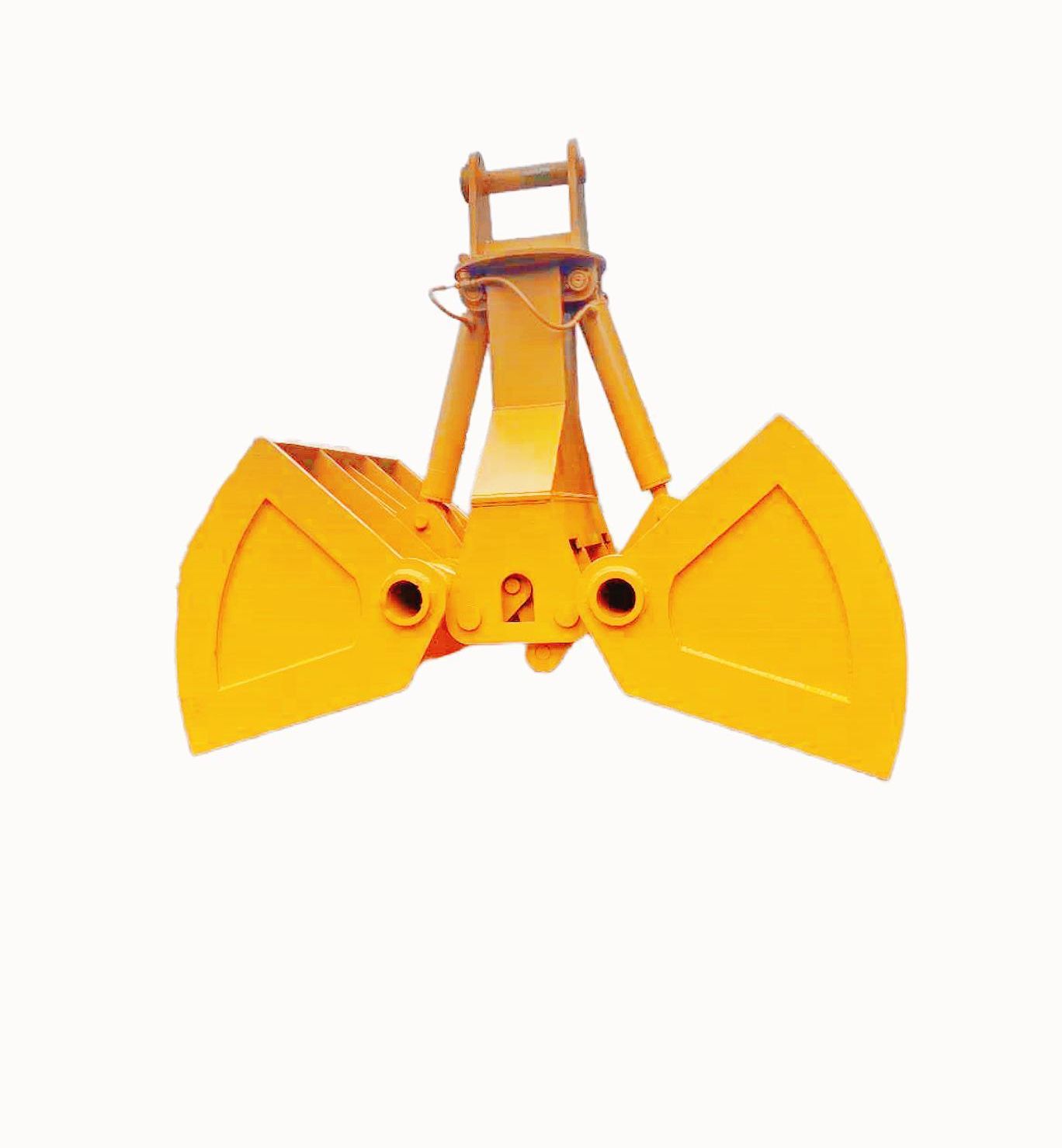

Грейфер копающий GR.DG.01.020.05 СК GR.DG.01.020.05

GR.DG.01.020.05 — копающий двухчелюстной грейфер «СК», серия DG. Навесное оборудование для экскаваторов и перегружателей: разрабатывает грунт, роет траншеи и котлованы, грузит и разгружает сыпучие материалы. Управляется гидроцилиндрами от гидросистемы носителя.

Назначение и конструкция

Копающий грейфер состоит из двух ковшеобразных челюстей, шарнирно соединённых с несущей рамой и приводимых гидроцилиндрами. При раскрытии челюсти врезаются в грунт, при смыкании — захватывают и удерживают порцию материала. Гидроцилиндр открытого типа рассчитан на работу в абразивной среде. В верхней части обычно стоит ротатор, поворачивающий сомкнутые челюсти на 360° для точной выгрузки в отвал или кузов.

Челюсти оснащают сменными зубьями и режущими кромками. Грейфер разрабатывает грунты лёгких категорий, песок, глину, сыпучие и влажные материалы. Эффективность особенно высока при выемке из глубоких узких траншей и канав, где обычным ковшом работать неудобно.

Применяемость

Ставится на гидравлические экскаваторы и перегружатели соответствующей массы. Подбор — по тоннажу машины, вылету стрелы и параметрам гидравлики. Применяется в строительстве, при прокладке коммуникаций, рытье дренажа, водоёмов, на погрузочно-разгрузочных работах с сыпучими грузами.

Особенности эксплуатации

Основная нагрузка — на зубья, кромки и шарниры челюстей, гидроцилиндры и ротатор. Нельзя долбить грейфером мёрзлый или скальный грунт и использовать его как рыхлитель — это разрушает зубья и гнёт тяги. Для тяжёлых грунтов нужен рыхлитель или гидромолот.

Износ и замена

Изнашиваются зубья и кромки челюстей, пальцы и втулки шарниров, уплотнения гидроцилиндров, подшипник ротатора. Признаки: затупление и поломка зубьев, люфт в шарнирах, неполное смыкание, течь по штокам, заедание поворота. Зубья — сменные расходники, кромки наплавляют, пальцы и втулки меняют комплектом.

Ремонт

Ремонтопригоден: зубья, пальцы, втулки, уплотнения гидроцилиндров и манжеты ротатора — заменяемые узлы. Трещины по корпусу завариваются, изношенные кромки восстанавливают наплавкой.

Регламент обслуживания

• Смазка шарниров челюстей и ротатора по графику.
• Контроль состояния и затяжки зубьев, своевременная замена.
• Проверка РВД и гидросоединений на течь.
• Осмотр кромок и полноты смыкания челюстей.
• Контроль уровня и чистоты рабочей жидкости носителя.

Польза своевременного обслуживания

Острые зубья и плотное смыкание — это полный захват за цикл и быстрая выемка грунта без перекопов. Исправные шарниры и гидроцилиндры держат точность и сберегают дорогой ротатор.
